平衡容器由內外兩層容室構成。平衡器的外層容室與鍋爐汽包的蒸汽相連且充滿了冷凝水;內層容室經平衡器下側導壓管與鍋爐汽包的水相連,使用的是連通器原理,所以內層容室水位高度跟隨汽包水位而變化。這樣結構的雙層容器保證了外層容室和內層容室的水溫基本相等,因而可以減少由于溫度不同所產生的測量誤差。 在安裝差壓變送器的時候,涉及到一個正壓側和負壓側安裝的問題。
雙室平衡容器是一種結構巧妙，具有一定自我補償能力的汽包水位測量裝置。
B67H-10型帶補償式雙室平衡容器技術要求：
1.平衡容器要按《鍋爐集箱制造技術條件》制造和驗收。
2.其余所有角焊縫均采用周圍連續焊，具焊縫高度等于較薄件厚度。
3.本平衡容器適用鍋爐額定蒸汽壓力。制造的補償式平衡容器的壓力是根據客戶要求提供的技術參數制造。
4.裝配后進行加壓試驗，壓力為PS=的值是額定壓力的1.5—2倍。
5.汽疏水管工地現場連接至鍋爐的下降管中，連接垂直高應盡量大于10米。

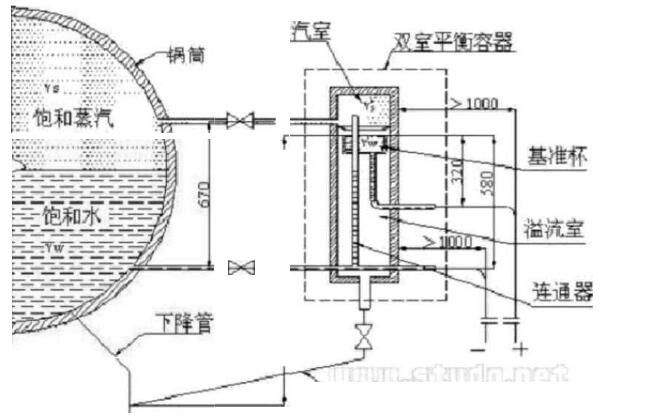

平衡容器是一種結構巧妙，具有自我補償能力的汽包水位測量裝置。它的主要結構如圖所示，平衡容器分單室平衡容器和雙室平衡容器，雙室平衡容器在基準杯的上方有一個圓環形漏斗結構將整個平衡容器分為兩個部分。
